[导读]在物联网，云计算技术迅猛发展的今天，数据中心的重要性越来越被社会所关注。

　　在物联网，云计算技术迅猛发展的今天，数据中心的重要性越来越被社会所关注。数据中心经过多年的建设高潮，如今已经形成了一个建设投资规模巨大，参与人数众多的行业。由千家智客策划主办的建筑智能化行业年度盛会——2017年第十八届中国国际建筑智能化峰会，于12月7日在广州东方宾馆隆重举行。峰会上，普天天纪数据中心事业部工程师杨超与大家分享了“数据中心布线之道”的主题演讲。

　　普天天纪数据中心事业部工程师 杨超

　　以下是杨超的现场演讲实录：

　　（现场实录，错误之处在所难免，千家网做了不改变原意的优化修改。特此说明）

　　杨超：布线发展到这几年，比较推的就是机房布线。机房布线这一块，我们讲到很多一些关键词，有云计算、大数据、物联网等等，但是其实归类为从大到小，我们相应的从基础建设开始说起，布线也就是归类为机房的基础建设。

　　我们的机房基础建设很多人关注的重点往往是一些它的有源设备，比如说动力的、环境的，，我们可能会关注空调的制冷量是多少，送风方式，包括上送风、水平送风，还是下送风，而且我们的UPS，比如说是塔式的、模块的、高频机，还是工频机，包括我们IT设备的一些性能。但是我们有没有考虑一个问题，我们这些设备的生命周期可能是3-5年，但是我们布线的设备设施，可能我们需要服务10年、20年，甚至更长时间。很多人在忽略布线的同时，强调动力、环境的设备，其实这是一个误区。

　　我今天大致讲一下机房的建设从铜缆到光缆，包括智能布线。这边从铜到光，然后再到智能布线，大体也就是顺应了我们整个数据中心机房建设的流程。

　　首先铜缆布线，我们这几年一直在折腾，就是从我们所谓的以前从6到6A，包括我们的7到8。其实不管是7也好，还是8也好，我们现在新的标准或者一些白皮书等等，我们可喜地看到RJ45又重新回到了我们的怀抱。由此可见到，RJ45在我们整个布线行业里面的重要性也是一个无法取代的。其实我们看来，你做一个机房建设也好，或者其他的布线领域相关的建设，并不一定是越超前的、越新颖的就是越好的，其实最适合自己的才是正确的。因此，从现阶段，就是我们公司，包括我们这一块的技术人员，其实还是觉得从铜缆布线来讲，跟顾客去推荐超6类屏蔽的方式，还是比较符合现阶段的综合考虑，包括后期的升级，因为它也是基于万兆的。其次因为机房的建设，因为它对密度有一定的要求，寸土寸金嘛。因此，在铜缆建设这一块，我们是比较推荐1U48口的这种高密度铜缆配线架，包括我们相应的，为了配合光纤的这种预端接，我们的铜缆也同样推崇这种预端接的方式，铜缆预端接。

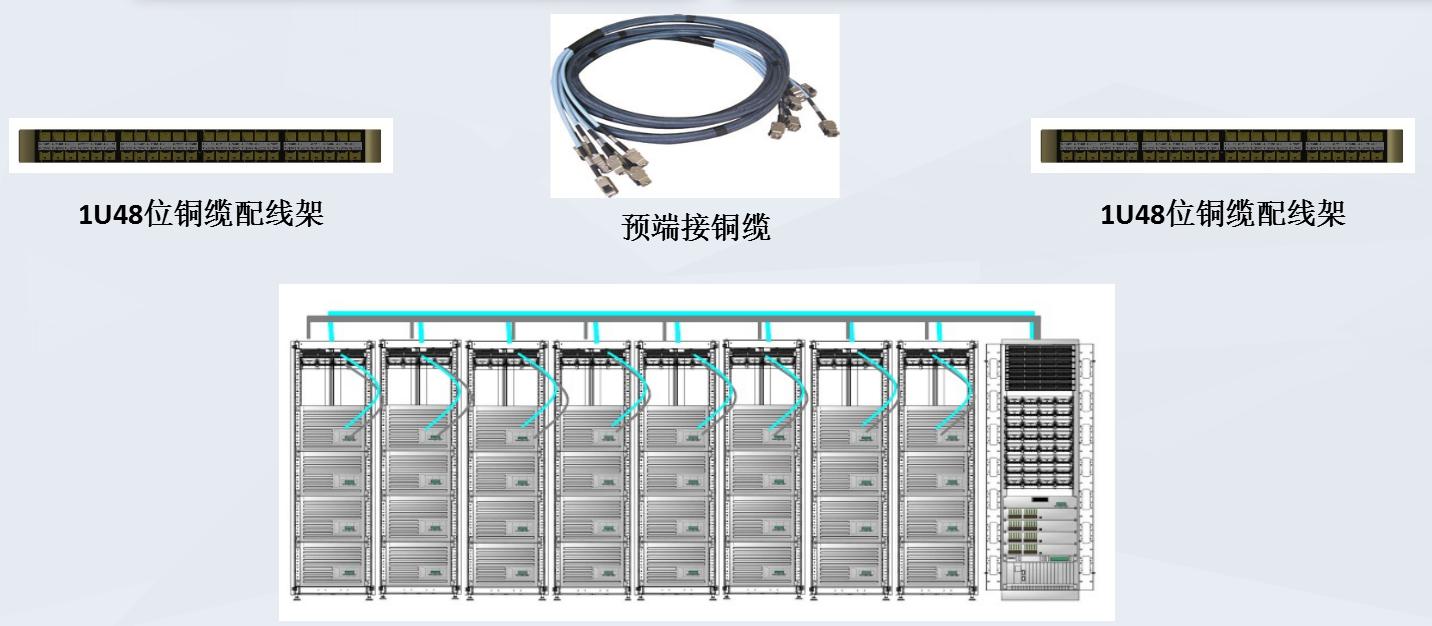

　　这是一个很常见的UR方式的布线图，从我们的HDA到EDA之间，通过我们相应的这种铜缆预端接的方式，然后配上相应的1U48口的铜缆配线架，这是一个比较应用型的方式。它的好处就是施工快捷、高密度、高性能。因为施工工人的施工水平良莠不齐，如果采用这种预端接的方式，可以在工厂内部完成相应的预置，所有的性能可以说是不会出现问题，用仪表去测，它会保证在同一个水平线上，不会因为施工工人的打线手法不一样，导致施工工艺水平的不一样。

　　高密度预端接铜缆布线系统

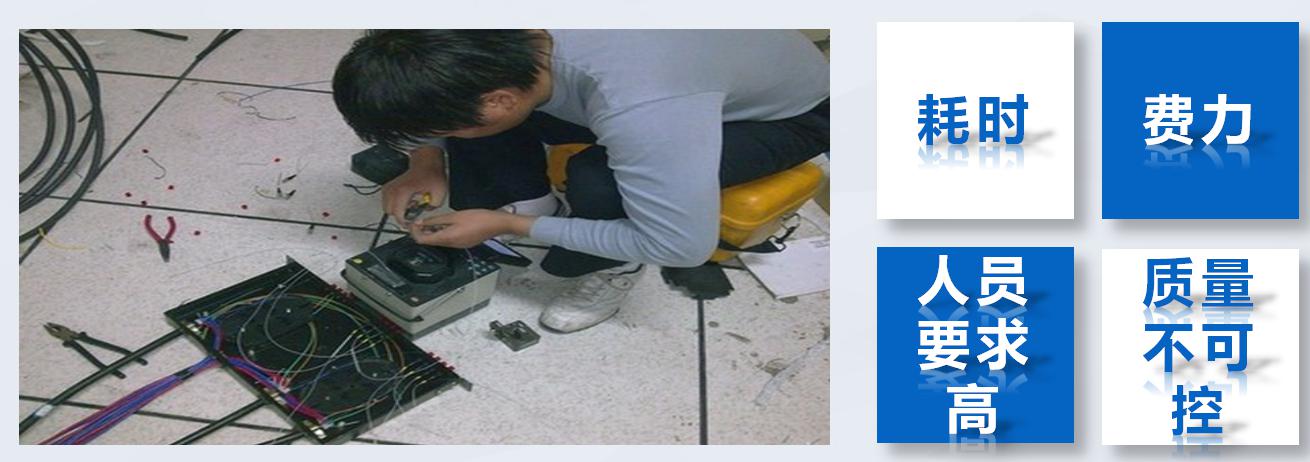

　　这张图是大家很常见的这种一线工人的图，我们第一个感触是什么？脏乱差、耗时耗力，相对来说你的人员素质没办法得到保障，因为有的熟手和生手，他的手法肯定是不一样的，而且责任心也不一样。我熔纤熔10芯和熔100芯，对于机房布线来讲，你的纤数肯定很大，你的芯数一旦多了，很难保证你所有的性能得到一个保障。

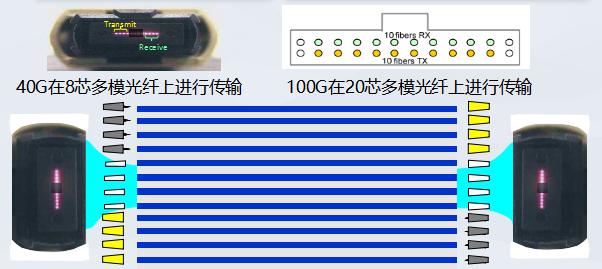

　　从1G、10G，然后到40G、100G，这就是光纤接头的演进和更迭。我们是在2010年就已经定下来，就是说我们的MTP头跟QSFP的头进行一个对接。不管你是40G的传输，我们四收四发，还是100G的传输，10收10发，它总归是一个并行的传输概念。

　　这个依然是一个UR的方式，刚才是跟铜缆差不多，现在是光缆，从接头到后面的设备柜，大致是这个方式。

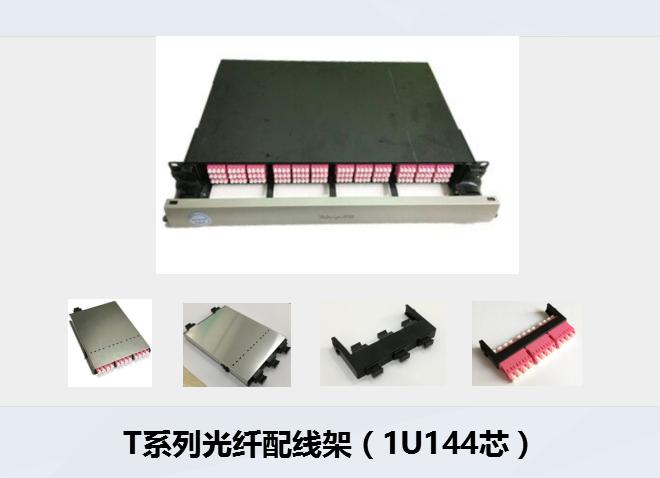

　　我们比较推行1U144型这种高密度的光纤配线架。当然后端这一块，因为它是模块化，插盒型的，可以根据现场的需求进行一个调整。因为你后面的设备柜可能不需要这么高的密度。它的几个好处。第一个，因为你的密度高了，它的空间省了。空间省了，你的机架少了，整体对这个机房的投资建设这一块其实也是节省成本。我们是工厂预制型的东西，所有的东西，你在工厂已经完成了90%的工作，现场是即插即用，可以大大缩短你的施工周期。包括我们就像铺这个缆，我们就像修一条高速公路，我们前期把这个缆铺好了，我们可以满足不管你是跑10G、40G还是100G，后期只是你接插件的区别。

　　这个是144型的光纤配线架，包括LPO缆、MTP缆这种方式。

　　我们讲MTP，包括也可以讲MPO。但是它推了这么多年，它有一定的难度，除了成本考虑，包括认知度，还有它的定长的问题。我们在过去，甚至是现在，很多人是采用AP胶固化的方式，就是说你的这种MPO或者MTP的这种缆，它一旦定长了之后，如果长了，你冗余起来很难看，因为它是硬缆，粗的，它不太方便盘起来。再一个，你如果放在桥架或者机柜里面也很难看。短了，整个缆就报废了，这个是对我们的施工人员，包括设计人员有一些要求，万一要是搞错了会很麻烦。我们是做了一个什么专利设计呢？把MPO缆有一个自动的锁死装置，我现场进行一个开拨，开拨完了之后，我的锁死装置一锁死，里面开拨出来的就是软缆。软缆直接就可以盘在我的光纤配线架里面，实现一个很方便、快捷的操作。我们的MTP的损耗这一块，我们的典型值这一块是0.1，最大不会超过0.3。

　　专利的余长调节技术
